РВД (рукава высокого давления) Parker
371LT - низкотемпературный трехоплеточный рукав
372 - трехоплеточный рукав ВД общего применения
372RH - трехоплеточный РВД с огнебезопасным внешним слоем
372TC - трехоплеточный рукав высокого давления с износостойким внешним слоем
701 - рукав высокого давления с 4 стальными навивками
721TC - шланг высокого давления с 4 стальными навивками
731 - шланг спиральный с 4 стальными навивками
774 - спиральный шланг с 4 стальными навивками
781 - спиральный РВД с 4 или 6 стальными навивками
P35 - спиральный РВД с 6 спиралями из стальной проволоки

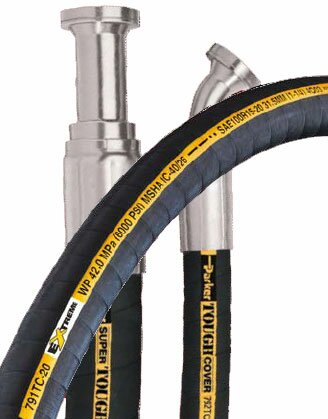

791TC - спиральный рукав РВД с 4 или 6 стальными навивками

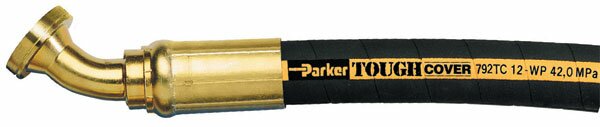

792TC - РВД с 4 или 6 навивками из стальной проволоки
Parker Hannifin производит, конечно, и обжимные фитинги для рукавов высокого давления, которыми можно обжимать вышеперечисленные типы шлангов:
обжимные фитинги для РВД серия 70
обжимные фитинги для РВД серия 71
обжимные фитинги для РВД серия 73
обжимные фитинги для РВД серия 78
обжимные фитинги для РВД серия 79
обжимные фитинги для РВД серия S6
Что такое РВД. Их типы и использование.
РВД, или рукава высокого давления, предназначены для транспортировки гидравлических жидкостей высокого давления. РВД находят широкое
применение в самых разных сферах деятельности: в химической и пищевой промышленности, деревообрабатывающем и рыбодобывающем производстве, в металлургии и железнодорожном машиностроении, нефте- и газодобывающей промышленности. Без РВД нельзя обойтись и в спецтехнике - широком спектре машин и механизмов, используемых в дорожном строительстве, сельском хозяйстве, возведении зданий и сооружений и т.д. Для усиления конструкции РВД обычно делают с внедренными металлическими оплетками или навивками, причем изделия с навивками могут использоваться в гидравлических системах сверхвысокого давления с постоянными циклическими нагрузками и давлением до 1400 атм. Диаметр РВД может быть от 5...6 мм до 75 мм и выше.
Огромный ассортимент РВД на отечественном рынке резино-технических изделий дает большие возможности выбора, но вместе с тем и осложняет его. Поэтому, выбирая оптимальный для своей гидравлической системы рукав высокого давления, лучше основываться на анализе следующих технических параметров:
- стойкость всех компонентов рукава РВД Parker к транспортируемой жидкости
- термическая стойкость как внутреннего, так и внешнего резинового слоев
- пределы допустимого рабочего давления с учетом запаса по прочности 4/1
- допустимые радиусы изгиба
- возможные внешние нагрузки и величина импульсного давления
- надежность форм уплотнения
- качество фитингов и опрессовки
Все кажущееся многообразие типов и параметров РВД сегодня четко регламентировано российскими и европейскими стандартами. Все рукава высокого давления условно делят на две большие группы по типу усиления: на гидравлические шланги с металлическими оплетками, и гидравлические шланги с металлическими навивками. Условно, поскольку отечественная и западная промышленность выпускает ряд узкоспециализированных гидравлических рукавов (с текстильной оплеткой, с наружным резиновым слоем повышенной толщины и т.п.), которые оказывают малое влияние на рынок резинотехнических изделий вследствие незначительных объемов производства.
Производство зарубежных РВД с металлическими оплетками с 1997 года регламентировано общеевропейскими стандартами EN853, EN854, EN855, EN856, EN857, DIN 20021, DIN20022 и DIN20023. Согласно этим документам, гидравлические рукава РВД с металлическими оплетками работают в температурном интервале от -40 до +100 °С, транспортируя минеральные масла, гликоли, топливные смеси, и от -40 до +70 °С при транспортировке воды и масляных эмульсий. Всего стандарты предусматривают изготовление четырех типов рукавов высокого давления: 1ST и 2ST, сходные с отечественными РВД ГОСТа 6286-73, и 1SN, 2SN, отличающиеся от типов 1ST и 2ST наружным резиновым слоем меньшей толщины. Главные отличия между отечественными гидравлическими рукавами и зарубежными рукавами высокого давления заключаются в разных условных проходах гидравлических шлангов, сходных по внешним параметрам.
РВД с металлической навивкой регламентируются ЕN 856 и изготавливаются четырех типов: 4SP (работающий при средних уровнях давления и имеющий 4 спиральных навитых слоя); 4SH (предназначен для высокого давления, имеет 4 слоя навивки из проволоки повышенной прочности); R12 (4 слоя навивки, работа при средних давлениях и высокой температуре); шестинавивочный (иногда больше) R13 (для экстремальных условий работы).
Все рукава высокого давления РВД, продаваемые на российском рынке, должны быть сертифицированы для использования в России в соответствии со стандартами ГОСТ 6286-73 и ГОСТ 25452-90. Система менеджмента качества компании, не производящей, а только торгующей запчастями, должна быть сертифицирована на соответствие требованиям стандарта ГОСТ-Р ИСО 9001-2008.
